纯水冷却装置



纯水冷却装置LSS系列
一、概述:
CP-LSS系列纯水、风水冷却装置,主要应用于冷却式大功率硅整流装置、变频设备、水冷式感应炉和中频炉等大电器设备配套作为冷却保护副机。本装置采用间壁对流传热方式将主水吸收的热量传递给外循环副水,以纯水(去离子水)作为主冷却介质,主冷却水循环回路和副冷却水路,设有水流量、水温、水质、水压可控。当装置在恶劣条件下运行时,能稳定地向主机输出额定温度、压力、流量的纯水。有效地避开露点,防止硅元件及主机管道的结露现象。为了防止纯水受容器管道污染而导致水质下降,本机主循环冷却系统采用不锈钢板片,以及水泵、水箱、纯水管路等均采用1Cr18Ni9Ti材质,并装有水质处理设备能有效地保证高纯度水质,从而避免主机管道的结垢等电腐蚀现象,确保主机在额定范围内安全可靠地运行。

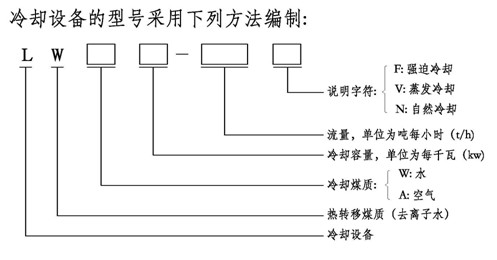

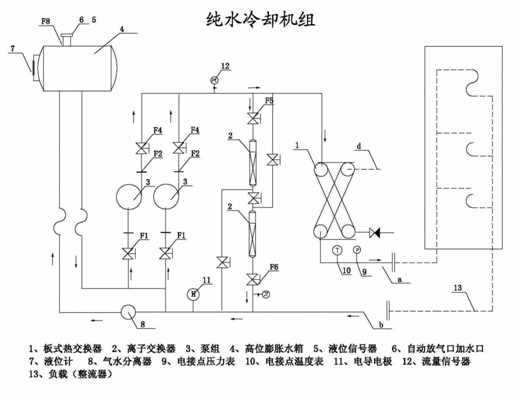

二、工作原理及流程:


2.1. 工作原理:纯水进入气水分离器,经循环水泵加压,通过换向阀F2进入板式换热器,以间壁换热方式将主水

  的温度传递给付水。换热后温度降低的主水进入整流柜冷却母排及元件。吸收热量后流回冷却装置,由此形

  成闭合冷却循环。
2.2. 气水分离器:由于容积变大,流速降低,水中夹裹的气泡自动浮出水面,顺软管排入高位膨胀水箱至大气。
2.3. 高位膨胀水箱:提供系统的静压力,保证主机各点水满。由气水分离器排出的空气进入高位膨胀水箱。当系

  统丢水时可为系统补水。缓冲因循环水泵停止时产生的水击。高位膨胀水箱内的纯水在微小压差作用下形成

  小循环。
2.4. 循环水泵:循环水泵采用一备一投运行方式,当运行水泵发生故障时备投水泵自动投入运行。泵的启停有手

  动和自动控制两种方式。
2.5. 换向阀:当换向阀一端进水时,阀芯在水压作用下移动向另一端进水口并封闭。
2.6. 离子交换器:纯水进入离子交换器经离子交换树脂的将水中金属离子、非金属离子去除使主水电导率降低。

  阴阳树脂按2:1比例混装。离子交换器出口装有电导率检测仪,检测树脂的工作状态。
三、机构功能:
3.1. 冷却器装置由板式换热器、循环水泵、离子交换器、高位膨胀水箱、气水分离器、检测系统、管路、电气控

  制柜(PLC+触摸屏)等部件组成。
3.2. 板式换热器:热交换元件,以间壁换热方式将主水的热能传递给付水。换热器采用波纹平板不锈钢板片,材

  质1Cr18Ni9Ti。密封胶圈材质丁晴橡胶,对主水无污染,耐受性好。
3.3. 循环水泵:主水系统循环动力部件,材质1Cr18Ni9Ti。电机与泵壳为一体,硬质合金机械密封。
3.4. 离子交换器:提升并保持纯水水质的部件,材质1Cr18Ni9Ti,混合床结构。
3.5. 高位膨胀水箱:提供主水系统静压、补充主水、缓冲水击。材质1Cr18Ni9Ti。
3.6. 气水分离器:自动排除主水系统内的空气,材质1Cr18Ni9Ti。
3.7. 检测系统:检测回路纯水电导率、温度、压力,具有电导率、温度、压力、水泵运行状态声光报警及水泵过

  载保护。全部信号均设置外供端子,检测采用电接点仪表或压力传感器。
