产品原理概述

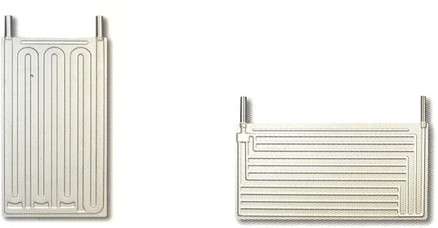

　　沉浸式板式换热器是一种新型波纹板热交换器，一般由两块特殊传热构造壁板组合成传热单元。
　　主要适用于：化学表面处理、涂装工程以及相关工程领域工艺过程中液——液、汽——液热交换。
　　交换介质范围：空气、一般水质、高温流体、汽体、有机载热流体、化学介质、腐蚀性化工溶液。
　　沉浸式板式换热器的整体热力结构，是根据矩形板壳瓦楞扩展传热原理，采用流体非均态紊动效应设计。
　　传热板表面几何曲面设计，有效地提高了流体运动中的传热因素——流体紊动率。减少流体边界层热阻，促使热流体向全面传递，从而强化传热效率。
　　沉浸式板式换热器具有合理的空间结构，良好的传热效率和排凝效果，换热模块化单元结构、串并联组合简捷方便、运行性能可靠，是目前热传递领域中一种新型传热单元模块。
沉浸式板式换热器排凝机理：在汽——液交换过程中，沉浸式板式换热器流道内蒸汽放热后所产生的凝结水，是依靠蒸汽热动力、压差作用力、虹吸作用而随机排出。传热板在放热过程中，传热板的部分流道为低压区段，当蒸汽运动剪切力大于凝液滴体积力时液滴会随蒸汽运动，流向低压区段出口端而排出，同时出口端管路的虹吸作用力，致使传热板流道内的凝结液发生动量位移而随机排出。
　　根据上述汽液交换时蒸汽运动、冷凝机理，在蒸汽加热系统管路配置合理、功能设置正确的工况条件下，沉浸式板式换热器在槽内任意设置，流道内的冷凝水均会顺畅排出。

 换热模块串联及并联使用示意图
