一、设计与选型依据：

设计与选型依据是换热器使用的工况条件及技术条件。因系非标设备，用户须提供确切数据和要求，我公司免费设计、选型，呈报方案供选用。

二、热量、冷量（Q）的计算：

溶液升温所需热量或预冷所需冷量（Q）:

Q=V×C×r×β×(t2-t1)/T(Kcar/h)

V：溶液体积（L）     C：溶液比热(Kcar/kg)     r：密度（kg/L）

t：:溶液初始温度（℃）    t2：溶液终止温度（℃）

β：热损耗系数（视溶液温度与环境温度差、槽体保温情况等因素确定取1.10-1.30）

T：工艺要求升温或预冷时间h（小时）

溶液电解过程产生的热量或所需冷量（Q电解）；

Q电解=0.86×U×I

U:工作电压（V）     I：工作电流（A）

三、换热面积（S）的计算：

S=Q/K×△t(m2)

K:传热系数(Kcar/ m2 h.℃)

加热时：△t=蒸汽温度-（溶液初始温度+溶液工作温度）/2

冷却时：△t=（溶液初始温度+溶液终止温度）/2-（冷却液进入温度+出口温度）/2

计算冷却管面积时：如果Q电解＞Q预冷，应按Q电解计算

四、换热管束（芯体）的基本技术参数：

          F46：-150℃~200℃

PE：-70℃~60℃

焊接强度：＞5kg/根

热传热系数：220~360(Kcar/ m2 h.℃)

冷却传热系数：120~180(Kcar/ m2 h.℃)

耐压试验：额定压力0.8MPa，单管逐根试压，无破损、无泄漏。

气密试验：额定压力0.6MPa，换热器组件逐组（台）试验，稳压4小时无泄漏。

五、结构型式：

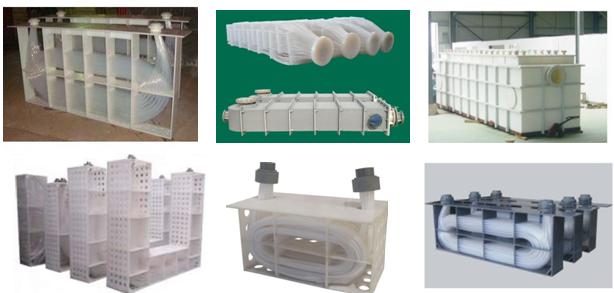

a)、产品选用美国杜邦公司PFA、FEP、PTFE细管材料制作，穿过多块定位板，两端与同材料接头牢固焊接，盘绕成U型，W型，L型，直束型，圆形。用耐高温耐腐蚀的PP纯板或PVDF作保护框架内能有效保护换热器管束免受机械损伤，使之定型定位构成换热器整体安装与槽的长度。宽度或底部。

b）、换热器两端的接口为不锈钢（304，,316）法兰式或PP、PVC接头，接口口径可根据贵方蒸汽、热水或冷水管道的口径尺寸相配。

六、主要技术参数及质量检验：

a）、产品选用φ9、φ6、φ4等管束与法兰按蜂窝孔排列，整体焊接而成，两端用不锈钢法兰与加热（冷却）系统管路相连，用耐腐蚀PP纯板制作保护框架，是管束定形、定位。方便使用和安装简便，洁净美观。利用蒸汽（导热油或热水）加热；用冷却水（地下水、自来水、井水、冷冻水）降温。

b）、采用毛细管加热，表壁薄、口径小、抗压高、耐温、柔软性好。

c）、产品温度范围：-150℃~260℃；工作压力：蒸汽≤0.5MPa；制冷剂≤1.5MPa.

d）、产品制冷的质量检验密闭性：在闭路系统，饱和蒸汽0.3MPa稳压1小时；冷压单管1.4MPa稳定8小时；焊接强度：＞50N/根。

七、材料的特性：

1、由于氟塑料本身具有不粘性及自清洁性，几乎所有介质都不能粘附在其表面，使用是不会有污垢产生；因此氟塑料材质制造的换热器具有一定的自清灰功能，同时氟塑料管束重量轻，在使用的时候有轻微的震动。

2氟塑料换热管本身表面光滑，摩擦系数小，况且氟塑料换热管相对于金属管富有弹性。氟塑料换热器的管束可以使需要加热的流体充分与蒸汽接触，表面接触大，从而提高换热效率；由于氟塑料本身比较轻，相同工况参数下氟塑料换热器较传统的金属换热器重量轻得多，从而有利于运输和安装。

3、有良好的热稳定性、柔软性、防裂性及透明性，时一种可连续加工，能够适应极高的处理环境。

4、产品呈柔软状，可弯曲成任意形状，但曲率半径≥150mm，并具有极高的抗燃性‘优异的电绝缘性高密度的非极性材料，具有优良的介电性能，典借过程中不产生漏电和双性电极。

5、优异的抗老化性能：分子无光敏基因、臭氧紫外线等不能与之作用，浸入强腐蚀介质，及长期暴露在恶劣的大气中；由于氟塑料换热器耐腐蚀、耐磨损，不易积灰等诸多有点，具有高度的化学稳定性，分子结构式是完全对称而无支链的线性高分子，分子不具有极性，化学性相当稳定，在强酸、强碱、氧化剂、王水等溶液中长期接触安然无恙，能耐浓度0-100%沸腾的氢氟酸因此该设备的使用寿命长达8~10年。
