螺旋螺纹管换热器简介　　
　　螺旋螺纹管式换热器是近年来推出的一种新型高效节能的换热设备，它在设计上完全突破了传统管壳式换热器的设计思路，从材料选择到结构形式、外形体积等方面与传统管壳式换热器相比均有大幅度变化，多项技术创新使该换热器从外观到性能等各方面明显超越了传统管壳式换热器，改变了传统换热器结构简单、体积庞大、外形粗糙、效率低下的特点，是传统换热器的更新换代产品。

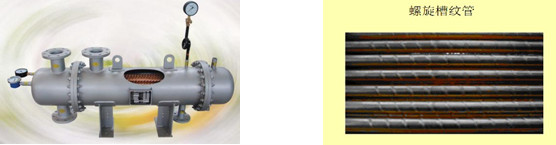

螺旋螺纹管式换热器的结构
　　螺旋螺纹管式换热器由芯体和壳体两部分组成，芯体主要由换热管组成，壳体由筒体和封头等组成，上下封头各设两个开口，同一封头上的开口中心呈90°角，使换热器全部参与换热，无死区。
螺旋螺纹管换热器特点

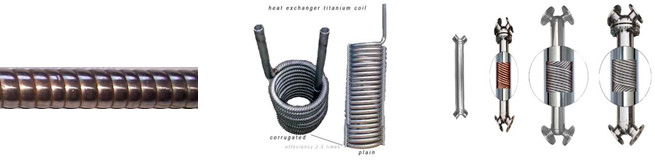

（一）螺旋螺纹管换热器热效率高，更加节省能量（蒸汽）内部独特的反向缠绕、螺旋上升的盘管结构，以逆流

　　　方式换热，使蒸汽在换热管束中得以充分冷凝，无须经过二次换热，故可以节省大量蒸汽；
（二）螺旋螺纹管换热器为全不锈钢焊接，耐高温高压由于螺旋螺纹管换热器的换热管束和壳体全部采用不锈钢

　　　材质，具有统一的膨胀系数，其最高承压1.6MPa，最高耐温400℃，不会由于压力和温度不稳定而引起

　　　换热器的变形；无需减温减压装置。
（三）螺旋螺纹管换热器结构紧凑，安装方便，占地面积小螺旋螺纹管换热器体积小，节省基建投资；重量轻，

　　　便于安装，设备可直接与管道相连，降低了安装费用。
（四）螺旋螺纹管换热器使用寿命长螺旋螺纹管换热器利用欧文（OWEN）湍流抖振频率准则原理，采用换热管

　　　束最小间隙设计，有效消除了湍流抖振现象，延长了换热器的使用寿命。
（五）螺旋螺纹管换热器结垢倾向低，维护费用低螺旋螺纹管换热器独特的内部结构、独特的表面处理工艺以及

　　　两侧介质的逆流换热，在提高综合传热系数的同时保证了换热器具有自洁功能，结垢倾向低。可采用化学

　　　除垢的方法清洗换热器即可，省时、省力、费用低、效果好。
（六）螺旋螺纹管换热器节能环保螺旋螺纹管换热器热媒走管程，冷媒走壳程，换热器壳体无需。
